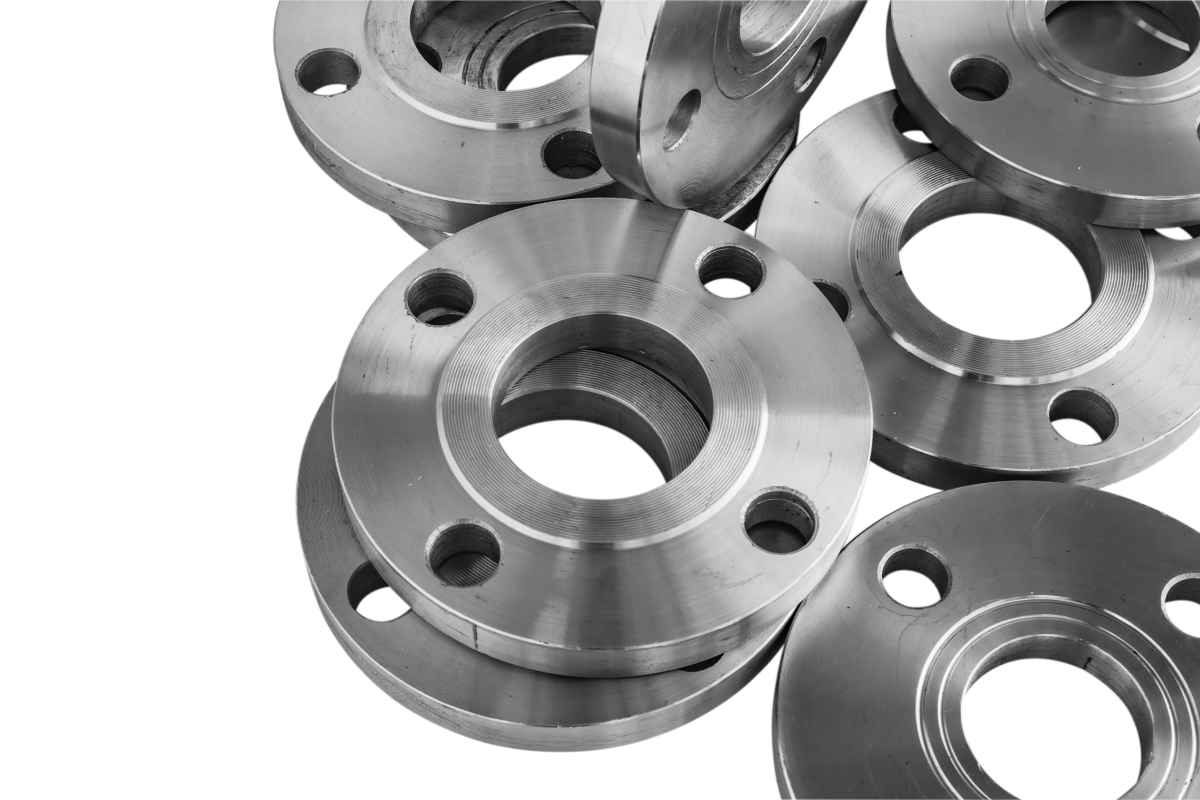

플랜지(후렌지) 완벽 가이드 - 기초부터 실무까지



안녕하세요, 설비자재 배관자재 전문 설비몰입니다.



오늘은 산업 현장에서 필수적으로 사용되는 플랜지(후렌지)에 대해 상세히 알아보고자 합니다. 현장 실무자들이 꼭 알아야 할 내용들을 체계적으로 정리해보았습니다.

1. 플랜지의 기본 개념과 중요성

산업 현장에서 배관 시스템을 구축할 때 가장 기본이 되는 것이 바로 연결 부위입니다. 그중에서도 플랜지는 배관 시스템의 근간을 이루는 핵심 부품이라고 할 수 있죠.

플랜지의 기본 구성

플랜지는 크게 세 가지 요소로 구성됩니다.

1) 디스크 형태의 본체
2) 밀봉을 담당하는 가스켓
3) 체결을 위한 볼트·너트 세트

이러한 구성 요소들이 유기적으로 작동하면서 안전하고 효율적인 배관 시스템을 만들어냅니다.

2. 산업별 플랜지 활용 현황

건축·설비 분야

• 일반 건물의 급수관, 배수관 연결
• 냉난방 설비의 배관 시스템
• 소방 설비의 주배관 연결부

화학 산업

• 내식성이 요구되는 화학물질 이송관
• 고순도 공정 라인
• 위험물질 취급 설비

해양·조선 산업

• 선박 엔진룸 배관
• 해수 취수관
• 선상 설비 배관

발전 산업

• 고온·고압 스팀관
• 냉각수 시스템
• 보일러 급수관

3. 현장에서의 플랜지 선택 가이드

규격 선택 기준

현장에서 가장 먼저 고려해야 할 것은 표준 규격입니다.

• ANSI/ASME B16.5 : 북미 현장 표준
• DIN : 유럽 기준 적용 현장
• KS : 국내 산업 현장
• JIS : 일본 기준 적용 설비

압력 등급 구분

사용 환경에 따른 적절한 압력 등급 선택이 중요합니다.

• Class 150 : 일반 배관용
• Class 300 : 중압용
• Class 600 이상 : 고압 공정용

재질 선정 기준

환경 조건에 따른 최적 재질 선택이 필수적입니다.

• 주철 : 일반 용도
• STS : 부식성 환경
• 탄소강 : 고온·고압 환경

4. 실전 플랜지 관리 노하우

일상점검 포인트

1. 누설 여부 육안 검사
2. 볼트 조임 상태 확인
3. 표면 부식 정도 점검

정기 유지보수 항목

1. 가스켓 상태 정밀 검사
2. 토크 렌치를 이용한 볼트 조임력 점검
3. 표면 클리닝 및 방청 처리

교체 시점 판단 기준

다음과 같은 상황에서는 즉시 교체를 고려해야 합니다.

• 심각한 부식 발생
• 지속적 누설 징후
• 구조적 변형 발견

5. 현장 적용 시 주의사항

설치 단계

1. 플랜지 면 청결도 확인
2. 가스켓 정확한 위치 설정
3. 볼트 조임 순서 준수
4. 토크 규정값 엄수

운영 단계

1. 정기적 누설 점검 실시
2. 부식 방지 코팅 관리
3. 주변 환경 영향 모니터링



---



플랜지는 단순해 보이지만 산업 현장의 안전과 효율성을 좌우하는 핵심 부품입니다. 올바른 선택과 체계적인 관리만이 안정적인 설비 운영을 보장할 수 있습니다.

더 자세한 정보나 전문가 상담이 필요하시다면 설비몰을 방문해 주세요. 현장 상황에 가장 적합한 제품을 추천해 드리겠습니다.



---
